Brancher un ruban LED sur un interrupteur : guide complet
Vous souhaitez brancher un ruban LED sur un interrupteur et savoir comment organiser votre installation avant de commencer ? Pour un montage LED fiable, l’installation repose sur quatre éléments : alimentation, transformateur, commande et ruban lumineux. Vous trouverez aussi les points à vérifier pour choisir des composants compatibles et réaliser chaque connexion correctement.
Comprendre le branchement d’un ruban LED
Avant de raccorder un ruban LED à un interrupteur, il faut comprendre le rôle de chaque élément. La tension, le type de ruban et la puissance des équipements déterminent l’organisation du circuit. Il n’existe donc pas de câblage universel : chaque branchement doit respecter le matériel utilisé et sa notice.

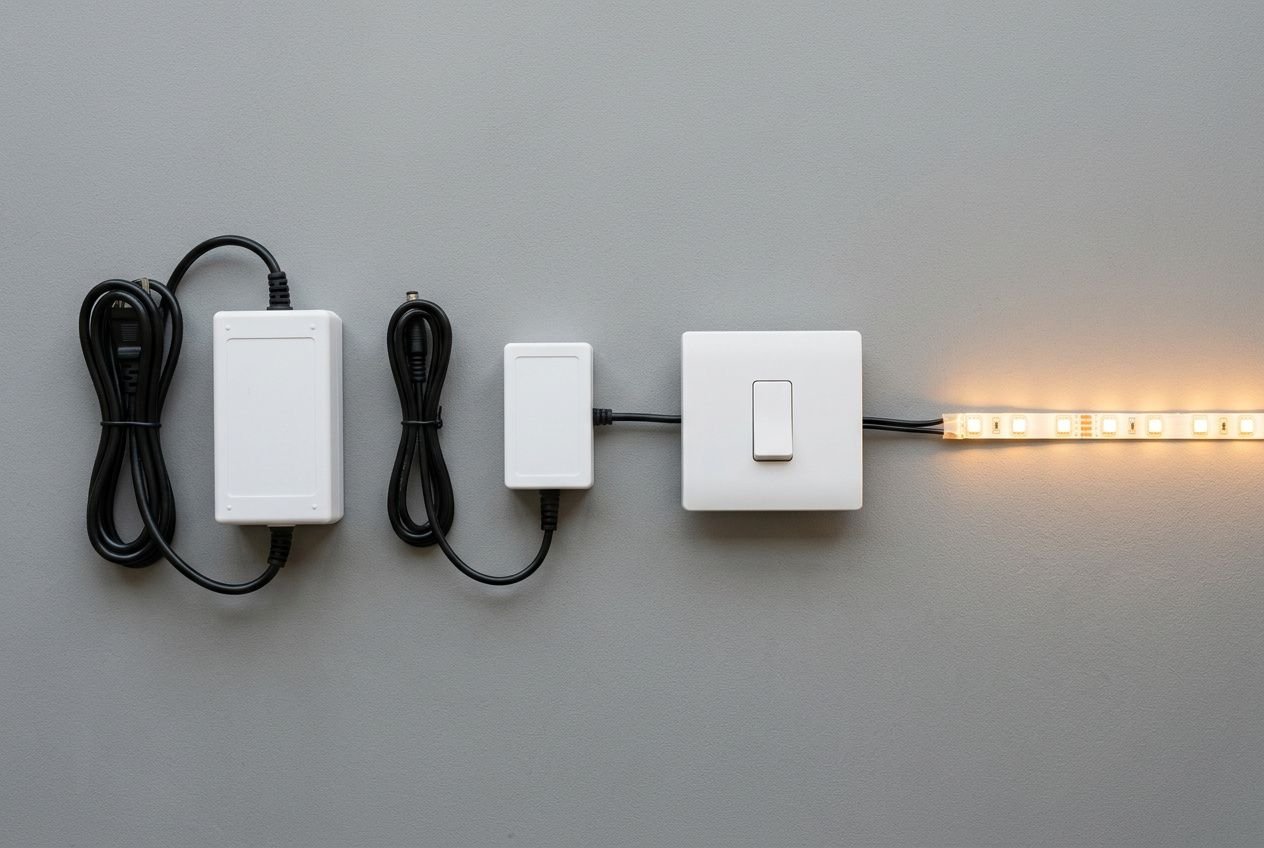

Le principe de l’installation LED
Une installation LED s’appuie sur quatre éléments, placés dans un ordre précis. L’arrivée électrique en 230 V alimente un transformateur, également appelé transfo, qui fournit au ruban la basse tension nécessaire. Le système de commande s’insère ensuite dans le circuit pour piloter l’allumage. Dans le cas d’un ruban LED 220V, le raccordement direct au secteur, avec l’équipement prévu par le fabricant, évite l’ajout d’un transformateur abaisseur séparé.
- Alimentation 230 V : elle constitue le point de départ du circuit et se raccorde au réseau domestique par une prise ou une arrivée fixe commandée par un interrupteur.
- Convertisseur ou transformateur : il adapte la tension du secteur en 12 V ou 24 V DC afin d’alimenter correctement les lampes LED et le ruban lumineux basse tension.
- Système de commande : interrupteur, commande tactile, détecteur ou système infrarouge, installé côté 230 V ou côté basse tension selon l’équipement et sa notice.
- Ruban ou bandeau LED : dernier élément du montage, raccordé à la sortie du transformateur avec une tension et une puissance parfaitement compatibles.
La notice du fabricant reste la référence pour le raccordement, surtout lorsqu’il est question du 230 V. Il ne faut jamais improviser une connexion, inverser l’ordre des éléments ou modifier le branchement sans vérifier la documentation fournie. En cas de doute, mieux vaut faire appel à un électricien professionnel : la sécurité de l’installation en dépend.
230 V ou basse tension
Les rubans LED basse tension fonctionnent en 12 V ou 24 V DC. Ils nécessitent donc un transformateur pour être alimentés depuis le secteur. Ils sont très utilisés en intérieur, notamment sous un meuble. Les rubans LED 230 V, quant à eux, se raccordent directement au réseau avec leur équipement dédié. Ils n’ont pas besoin d’un convertisseur abaisseur séparé, ce qui peut simplifier certains montages, mais leur installation reste soumise aux règles de sécurité électrique applicables à tout appareil branché sur le secteur.
Utiliser une prise commandée
Lorsqu’un interrupteur commande déjà une prise ou une arrivée électrique, on peut y connecter l’alimentation ou le transformateur du ruban LED. L’interrupteur coupe alors le courant avant le transformateur : le bandeau LED et son alimentation sont complètement hors tension lorsqu’il est en position arrêt. Cette solution est pratique et évite de modifier le câble électrique existant.
Si aucune prise commandée n’est disponible, il est possible d’installer un interrupteur côté basse tension, entre le transformateur et le ruban. La commande peut alors être raccordée au fil positif du circuit, à condition d’utiliser un équipement adapté à la tension concernée. Pour raccorder un ruban LED, chaque câble doit être correctement identifié et raccordé, sans dépasser la puissance prévue. Le raccordement côté 230 V doit toutefois être confié à un électricien si l’on ne maîtrise pas le branchement électrique.

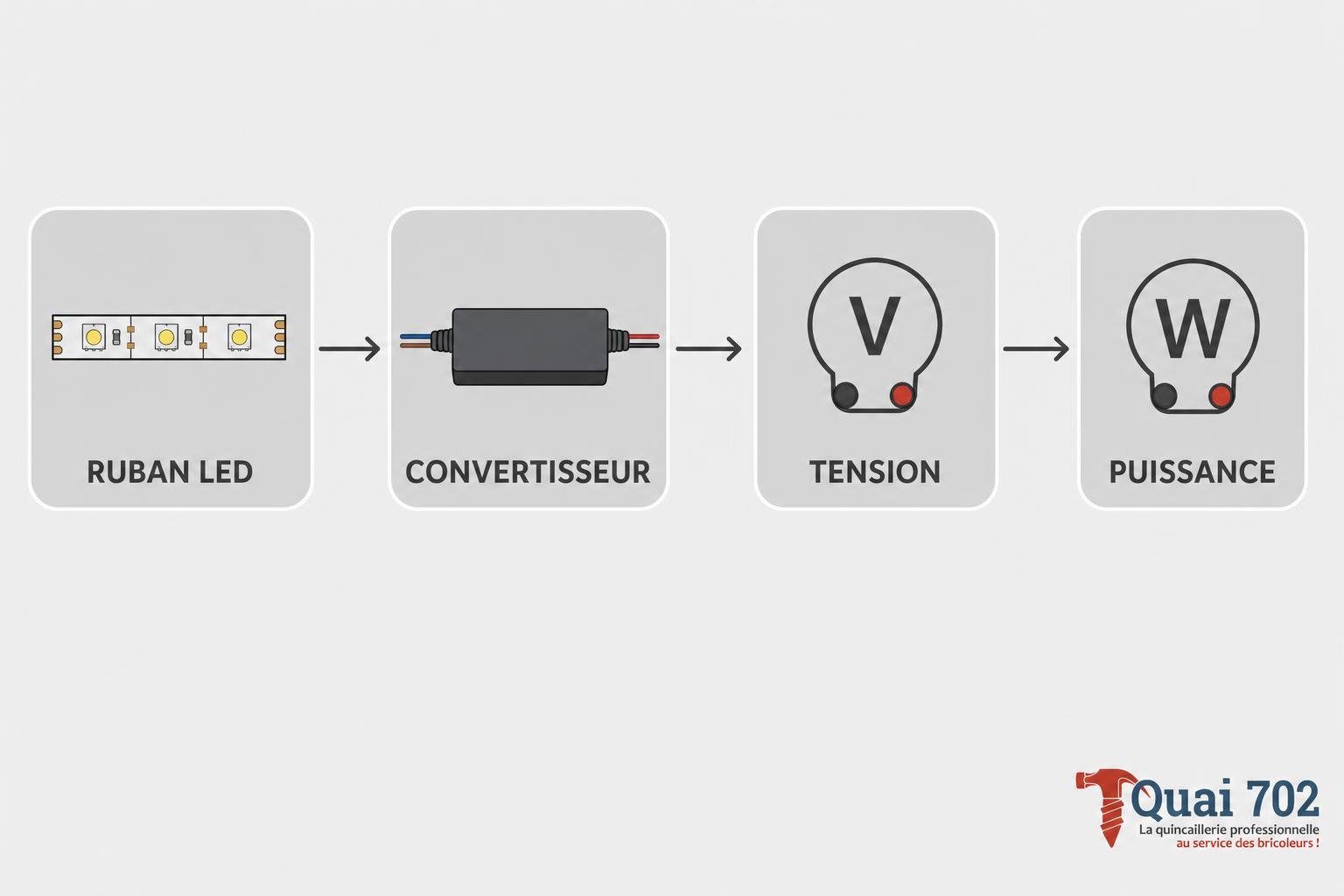

Préparer le raccordement et le convertisseur
Un branchement réussi commence par le choix d’un convertisseur adapté au ruban LED. Sa tension de sortie doit correspondre exactement à celle de la bande, tandis que sa puissance doit suffire à alimenter l’ensemble du montage. Vérifiez ces données avant l’achat : cela évite les incompatibilités et les performances dégradées.
Choisir la bonne tension
Avant d’installer un ruban LED sans prise apparente ou avec une arrivée fixe commandée, contrôlez la tension de sortie du convertisseur. Elle doit être identique à celle requise par la bande LED. Un convertisseur 12 V DC ne peut pas alimenter un ruban 24 V, et inversement. Dans ce cas, le système fonctionne mal ou les composants se dégradent rapidement.
- Ruban 12 V : adapté aux longueurs continues jusqu’à 5 mètres, il doit être raccordé à un convertisseur délivrant exactement 12 V DC.
- Ruban 24 V : il permet des longueurs continues jusqu’à 10 mètres, avec un risque de chute de tension réduit. Il nécessite un convertisseur 24 V DC adapté.
- Ruban 230 V : il se raccorde directement au secteur grâce à son équipement intégré. Aucun transformateur abaisseur n’est nécessaire, mais les règles de sécurité électrique restent indispensables.
- Compatibilité de la commande : l’interrupteur ou le système de commande doit être prévu pour la même tension que le circuit piloté, qu’il soit installé côté 230 V ou côté basse tension.
Les kits complets proposés par Quai 702 réunissent des composants compatibles : la tension est cohérente entre le ruban, le transformateur et la commande. Cette association simplifie le branchement et permet au système de fonctionner correctement dès la première mise en service.
Dimensionner l’alimentation LED
Pour dimensionner le convertisseur, additionnez la puissance de tous les rubans ou profils raccordés à la même alimentation. Cette consommation totale s’obtient en multipliant la puissance au mètre par la longueur installée. Par exemple, un ruban de 8 W/m sur 4 mètres consomme 32 W. Avec une marge de 20 %, l’alimentation doit fournir au moins 38,4 W : choisissez donc un modèle de 42 W ou davantage.
Si plusieurs bandes LED sont reliées à une même alimentation, privilégiez une connexion en parallèle. Elle maintient une tension plus régulière et limite les chutes de tension le long du ruban. Un raccord led sans connecteur visible peut être réalisé par soudure ou avec un raccord de jonction, uniquement aux points de coupe prévus par le fabricant. Ne coupez jamais la bande ailleurs.
Raccorder sans prise visible
Pour relier votre ruban à une arrivée électrique fixe sans prise apparente, le montage reprend le principe d’un simple allumage ou d’un va-et-vient, selon l’installation existante. La protection du circuit repose sur un disjoncteur divisionnaire de 10 A ou 16 A, placé en aval d’un interrupteur différentiel de 30 mA. Le câblage fixe utilise des conducteurs de 1,5 mm². Le câble basse tension part ensuite du convertisseur vers le ruban.
Le fil de terre ne se branche pas directement sur un ruban basse tension : le convertisseur assure la séparation électrique entre le secteur et le circuit LED. Respectez toutefois les exigences propres à chaque équipement, indiquées dans la notice du fabricant. Avant toute intervention sur le 230 V, coupez le disjoncteur concerné et contrôlez l’absence de tension avant de toucher au moindre raccordement.
Choisir un interrupteur pour votre ruban LED
Choisir la bonne commande évite de tâtonner dans le noir ou de devoir toucher un interrupteur avec les mains sales. Interrupteur classique, commande tactile, détecteur de mouvement ou commande infrarouge sans contact : chaque solution correspond à un usage précis, selon la pièce et le type d’éclairage LED.
Interrupteur classique et commandes LED
Pour installer un ruban LED dans une cuisine ou une autre pièce, il faut choisir une commande adaptée. Il suffit pour un éclairage simple, sans variation d’intensité. Les commandes tactiles, les détecteurs de mouvement et les télécommandes radio offrent davantage de souplesse.
- Interrupteur classique : il commande l’allumage et l’extinction. Selon l’équipement et la notice du fabricant, il peut être installé sur le circuit côté 230 V ou côté basse tension.
- Interrupteur tactile : un simple effleurement suffit pour allumer la lumière. Cette solution reste discrète sous un meuble haut ou dans un espace de passage.
- Détecteur de mouvement : il automatise l’allumage dès qu’une présence est détectée, sans manipulation physique.
- Interrupteur infrarouge : un mouvement de la main permet d’allumer ou d’éteindre le ruban lumineux sans contact.
Pour faire varier l’intensité ou la température de couleur, tous les composants doivent être compatibles entre eux. La bande LED doit être dimmable, tout comme le convertisseur et la commande. Les contrôleurs et variateurs existent en version monochrome, CCT ou RGB : le choix dépend du type de ruban installé. Brancher un variateur sur une alimentation non dimmable ne fonctionne pas et peut endommager le matériel.

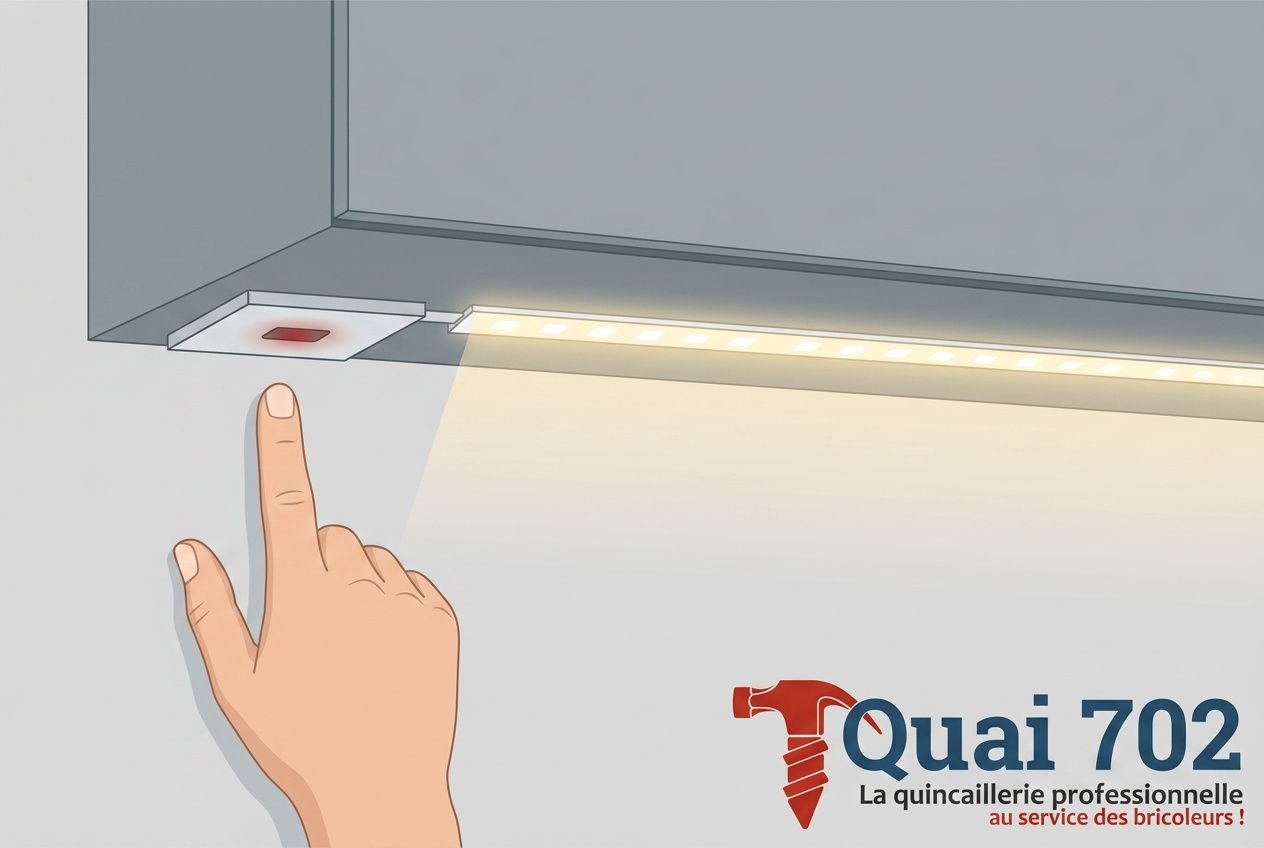

Installer un ruban LED en cuisine
En cuisine, la commande infrarouge sans contact est particulièrement pratique pour piloter un ruban LED sous un meuble ou depuis un interrupteur mural. Elle permet d’éclairer le plan de travail d’un mouvement de la main, sans toucher à la commande. C’est utile lorsque les mains sont humides, salissantes ou occupées pendant la préparation des repas. Certains systèmes mémorisent l’intensité et la couleur choisies après une coupure de courant, puis reprennent les mêmes réglages à l’allumage.
Privilégier un kit compatible
Pour un montage complet prêt à poser, ce kit LED flexible de 2,5 mètres réunit un ruban LED de 5 W/m, son convertisseur 30 W et son câble d'alimentation de 1 mètre, en indice de protection IP44 et température de couleur 4000K. Tous les éléments étant déjà dimensionnés ensemble, il ne reste plus qu'à raccorder le câble à une arrivée commandée par un interrupteur pour disposer d'une installation fonctionnelle.
Pour un rendu plus discret, ce kit LED COB flexible de 2,5 mètres dissimule ses points lumineux grâce à ses 480 LED par mètre recouvertes. Il réunit un ruban de 5 W/m en 24V DC, un convertisseur 15 W et un câble d'alimentation de 1 mètre, en blanc neutre 4000K. Comme le kit précédent, il ne reste qu'à raccorder le câble à une arrivée commandée par un interrupteur pour disposer d'une installation fonctionnelle et cohérente.
Pour une finition parfaite une fois le ruban posé, pensez également aux profils aluminium à encastrer : ils permettent d'intégrer le ruban LED dans un meuble, un plafond ou une cloison, tout en le protégeant et en diffusant la lumière de façon homogène grâce à leur diffuseur. Ce profil aluminium à encastrer de 560 mm, livré avec son diffuseur blanc, se pose facilement et s'adapte aussi bien aux kits flexibles qu'aux kits COB présentés plus haut.
Avant de brancher l’ensemble, coupez le courant et identifiez le neutre ainsi que les conducteurs concernés. Respectez le schéma de branchement fourni, vérifiez chaque raccordement et assurez-vous que le système fonctionne correctement avant de remettre l’installation sous tension.
En cas de doute au moment de l'achat ou lors de l'installation, les équipes de Quai 702 sont à votre disposition pour vous accompagner et vous conseiller sur le choix des composants adaptés à votre projet.
Produits recommandés
Foire aux questions
Oui, si l’interrupteur commande une prise ou une arrivée électrique adaptée. Vous pouvez alors y connecter l’alimentation ou le transformateur du ruban LED. Quand l’interrupteur est en position arrêt, il coupe le courant en amont du convertisseur : le bandeau LED et son alimentation sont entièrement hors tension.
Si aucune prise commandée n’est disponible, un électricien peut installer un interrupteur dédié côté 230 V. Autre possibilité : raccorder un interrupteur côté basse tension, entre le convertisseur et la bande LED. Cette solution exige toutefois une commande compatible avec la tension et la puissance du circuit. Dans tous les cas, la notice du fabricant reste la référence pour le raccordement.
Pour raccorder un ruban LED correctement, commencez par vérifier que la tension du transfo correspond exactement à celle de la bande : 12 V DC pour un ruban 12 V et 24 V DC pour un ruban 24 V.
Calculez ensuite la puissance totale consommée par les rubans commandés et choisissez une alimentation avec une marge de 15 à 20 %. Ne coupez la bande qu’aux repères prévus par le fabricant. Déconnectez toujours l’alimentation avant toute manipulation.
Pour un branchement sur le secteur, coupez le disjoncteur et vérifiez l’absence de tension avant d’intervenir. Le raccordement entre la phase, le neutre et le transformateur doit être réalisé correctement; en cas de doute, faites appel à un professionnel.
Dans une cuisine, l’interrupteur infrarouge sans contact convient particulièrement à l’éclairage sous les meubles hauts. Un simple mouvement de la main suffit pour allumer ou éteindre le bandeau LED. C’est pratique lorsque les mains sont mouillées ou occupées pendant la préparation des repas.
Certains modèles mémorisent aussi le réglage de l’intensité lumineuse ou la température de couleur neutre après une coupure de courant. Les kits complets de Quai 702 intègrent cette commande, le convertisseur et les profils LED : l’installation est plus simple et la compatibilité des éléments est maîtrisée.
