Le Kit complet pour évacuation hotte de cuisine avec conduits plats Naber COMPAIR® Flow 150 permet de réaliser une installation de ventilation performante et discrète pour une hotte de cuisine. Sa finition blanche et son format compact facilitent son intégration dans différents types d’aménagements, tout en assurant une circulation d’air optimisée entre la hotte et la sortie murale. Conçu pour les installations modernes, ce kit complet simplifie la mise en place d’un réseau d’évacuation propre et efficace.

Ce kit comprend tous les éléments nécessaires pour raccorder une hotte en sortie Ø150 mm : deux conduits plats de 1000 mm, une pièce de dérivation avec tube rond, un manchon de raccordement, un embout de transition plat/rond ainsi qu’un adhésif PVC pour sécuriser les assemblages. Grâce à ses corps conducteurs d’air, il favorise une meilleure circulation du flux d’air et contribue à limiter les pertes de performance du système de ventilation. Les différents éléments s’assemblent facilement afin de créer un réseau fiable et parfaitement adapté aux contraintes d’installation en cuisine.

Ce lot s’adresse aussi bien aux cuisinistes et installateurs qu’aux particuliers souhaitant réaliser une installation de hotte propre et performante. Il convient particulièrement aux cuisines contemporaines où l’optimisation de l’espace et l’efficacité de l’extraction d’air sont essentielles pour conserver un environnement confortable au quotidien.

Ce lot comprend :

• - 2 x 1000 mm de tuyau de conduite plate (NA 4043001)
• - 1 x pièce de dérivation avec tuyau rond de 1000 mm (NA 4043013)
• - 1 x manchon de connexion (NA 4043005)
• - 1 x cache d'extrémité/pièce intermédiaire (NA 4043006)
• - 1 x N-KLEB (NA 4021128)

Attention : Pour une installation complète, prévoir l'achat d'une traverse murale pour faire le lien entre l'intérieur et l'extérieur : NA 4044050

La traversée murale Naber COMPAIR Flow K-Klima-R 150 permet de réaliser une évacuation d’air performante et discrète pour les hottes de cuisine équipées d’un système d’extraction. Sa finition blanche et son design sobre s’intègrent facilement dans les installations modernes, tout en assurant une liaison propre entre l’intérieur de la cuisine et l’extérieur du logement.

Compatible avec le système de ventilation COMPAIR® Flow 150, cette traversée murale est conçue pour optimiser le passage de l’air tout en limitant les pertes de débit et les nuisances sonores. Son tube télescopique s’adapte aux différentes configurations grâce à une profondeur réglable de 420 à 620 mm, avec possibilité de raccourcissement jusqu’à 135 mm. Elle dispose également d’un clapet anti-retour empêchant l’air extérieur de revenir dans la cuisine, ainsi que d’une persienne extérieure protégeant efficacement l’installation contre les intempéries. Son raccord rectangulaire 227 x 94 mm facilite la connexion avec les gaines plates COMPAIR® Flow 150.

Cette traversée murale convient parfaitement aux cuisines contemporaines recherchant une extraction d’air efficace, silencieuse et durable. Elle s’adresse aussi bien aux installateurs professionnels qu’aux particuliers souhaitant améliorer les performances de leur hotte avec une solution fiable, discrète et adaptée aux installations de ventilation modernes.

Caractéristiques du produit :

• - Avec clapet de retenue et persienne extérieure.
• - Avec dispositif de réception rectangulaire pour COMPAIR® flow 150.
• - tubulure 227 x 94 mm
• - profondeur de tubulure 80 mm
• - profondeur d'encastrement 420–620 mm, raccourcissable jusqu'à 135 mm
• - ouverture dans le mur env. Ø 155 mm

La poignée pour porte coulissante Emuca Sharp 16 apporte une finition moderne et élégante aux aménagements de dressing et d’armoire sur mesure. Grâce à son profil en aluminium anodisé mat, elle s’intègre parfaitement dans les intérieurs contemporains tout en offrant une ligne épurée adaptée aux portes coulissantes de placard. Sa longueur de 2,7 mètres permet de réaliser des portes de grande hauteur avec une finition homogène et professionnelle.

Conçue pour les systèmes de portes coulissantes Placard 74 à roulement inférieur, cette poignée est compatible avec des panneaux de 16 mm d’épaisseur. Son profil assure une double fonction particulièrement pratique : il facilite l’ouverture de la porte grâce à une prise en main intégrée tout en renforçant la rigidité de la planche afin de conserver une porte bien droite dans le temps. Livrée en barre de 2,7 m, elle peut être facilement recoupée selon les dimensions souhaitées pour s’adapter à chaque projet d’aménagement.

Cette poignée est idéale pour la création de dressings, placards ou armoires coulissantes personnalisées dans une chambre, un bureau ou une entrée. Elle convient aussi bien aux professionnels de l’agencement qu’aux particuliers souhaitant concevoir un meuble coulissant moderne, fonctionnel et durable avec une finition soignée et discrète.

Comprend :

• - 8 poignées

Traversée murale, système de retenue de chaleur THERMOBOX compris et persienne extérieure en acier inoxydable P-E-Jal Col pour le montage près du sol et conventionnel à hauteur du plafond.

Montage en deux étapes :

1. montage du lot de gros œuvre emballé séparément

2. insertion sans outils du système de retenue de chaleur et de la persienne

• système N-Klick pour une connexion sûre avec le connecteur universel
• raccordement direct de l'adaptateur plat, tube rond et coude rond
• certifié Blower-Door (pression nécessaire pour l'ouverture > 65 Pa)

Lot pour gros œuvre:

• lot de gros œuvre pour un montage mural indépendant du temps
• épaisseur murale max. 550 mm, raccourcissable jusqu'à 220 mm
• carottage dans le Ø 162 mm nominal
• bouchon en polystyrène pour la protection contre les salissures pendant la phase de construction
• douille murale pour le montage sans outils et l'étanchéification contre les fuites

Le caisson filtrant modulaire COMPAIR® GREENflow a été spécialement conçu pour les ventilateurs à augets dans la cuisine. Le système de filtration de l'air recyclé élimine efficacement et en toute sécurité les odeurs et renvoie uniformément dans la pièce les vapeurs produites lors de la cuisson grâce à des déflecteurs intégrés. Cela permet d'éviter les dégâts dus à l'humidité et les salissures sur le caisson. La hotte aspirante Downdraft est équipée d'une grille d'aération en aluminium anodisé, dont les lamelles sont optimisées sur le plan aérodynamique. Celles-ci minimisent la perte de pression et assurent un niveau sonore à peine perceptible. Grâce à sa faible hauteur de montage, le ventilateur de table peut être utilisé de manière universelle pour des hauteurs de socle de 100 à 150 mm et placé de manière flexible. Le pied de socle intégré peut être utilisé en cas de besoin. Il a une capacité de charge allant jusqu'à 300 kg. Pour obtenir un résultat de ventilation optimal, il est recommandé d'utiliser au moins deux caissons de filtration d'air. Le système peut être facilement étendu. Des éléments de gaine d'air COMPAIR® flow adaptés ainsi que le filtre à charbon actif OMEGA sont disponibles dans les accessoires.

Système de recyclage d’air pour la filtration des fumées de cuisson lors de l’utilisation d’une hotte aspirante à aération Downdraft / en creux.

• approprié pour les hauteurs de socle de 100 à 150 mm (grille raccourcissable)
• les corps de guidage assurent une répartition régulière du flux d’air.
• approprié pour presque toutes les hottes aspirantes à aération Downdraft / en creux avec ou sans propre filtre à charbon activé
• maintenance / accès facile
• pied de socle intégré (utilisable en option, capacité de charge jusqu'à 300 kg)
• les lamelles aérodynamiques optimisées de la grille de ventilation (aluminium anodisé) minimisent la perte de pression
• la section de sortie max. assure un mouvement d'air à peine perceptible

Remarque : Le filtre GREENflow OMEGA doit être commandé séparément si nécessaire. Pour un bon résultat d’aération, l’utilisation d’au moins deux boîtes est recommandée.

Pièce d'accouplement - Blanc - Ø150mm-Permet de raccorder les conduits PVC flexibles, Ø100,125,150mm sur toutes les pièces de Ø100,125,150mm
Système d'évacuation flexible - Pièce d'accouplement
Descriptif :
Couleur : Blanc
Dimensions : D. 150 mm
Classement feu M1
Bon à savoir :
Permet de raccorder les conduits PVC flexibles, D. 100, 125 et 150 mm, sur toutes les pièces de diamètre extérieur 100, 125 ou 150 mm.
Conforme au nouveau mode opératoire permettant le classement M1.
Conseil d'entretien :
Ne pas utiliser de produit abrasif.

Pièce d'accouplement - Blanc - Ø125mm- Permet de raccorder les conduits PVC flexibles Ø100, 125,150mm, sur toutes les pièces de Ø100,125,150mm
Système d'évacuation flexible - Pièce d'accouplement
Descriptif :
Couleur : Blanc
Dimensions : D. 125 mm
Classement feu M1
Bon à savoir :
Permet de raccorder les conduits PVC flexibles, D. 100, 125 et 150 mm, sur toutes les pièces de diamètre extérieur 100, 125 ou 150 mm.
Conforme au nouveau mode opératoire permettant le classement M1.
Conseil d'entretien :
Ne pas utiliser de produit abrasif.

Flexible rond polyester renforcé-L.6m-Gris- Ø150mm
Système d'évacuation flexible - Flexible rond polyester renforcé
Descriptif :
Couleur : Gris
Dimensions : D. 150 mm L. 6 m
Classement feu M1
Bon à savoir :
Marquage tous les mètres du flexible.
Conforme au nouveau mode opératoire permettant le classement M1.
Conseil d'entretien :
Ne pas utiliser de produit abrasif.

Flexible rond polyester renforcé-L.6m-Gris- Ø125mm
Système d'évacuation flexible - Flexible rond polyester renforcé
Descriptif :
Couleur : Gris
Dimensions : Ø. 125 mm L. 6 m
Classement feu M1
Bon à savoir :
Marquage tous les mètres du flexible.
Conforme au nouveau mode opératoire permettant le classement M1.
Conseil d'entretien :
Ne pas utiliser de produit abrasif.

Flexible rond aluminium souple "papier chocolat"-L.10m- Ø intérieur 204mm-Classement feu M1
Système d'évacuation flexible - Flexible rond aluminium souple 'papier chocolat'
Descriptif :
Couleur : Aluminium
Dimensions internes : D. 204 L. 10 m
Classement feu M1
Bon à savoir :
Conduit flexible constitué par une armature spirale en acier dur, comprise entre 2 couches d'aluminium/polyester.
Conforme au nouveau mode opératoire permettant le classement M1.
Conseil d'entretien :
Ne pas utiliser de produit abrasif.

Flexible rond aluminium souple "papier chocolat"- Ø intérieur 155mm-L.10m-Classement feu M1
Système d'évacuation flexible - Flexible rond aluminium souple 'papier chocolat'
Descriptif :
Couleur : Aluminium
Dimensions internes : D. 155 L. 10 m
Classement feu M1
Bon à savoir :
Conduit flexible constitué par une armature spirale en acier dur, comprise entre 2 couches d'aluminium/polyester.
Conforme au nouveau mode opératoire permettant le classement M1.
Conseil d'entretien :
Ne pas utiliser de produit abrasif.

Flexible rond aluminium souple "Papier chocolat"-L.10m- Ø intérieur 125mm-Classement feu M1
Système d'évacuation flexible - Flexible rond aluminium souple 'papier chocolat'
Descriptif :
Couleur : Aluminium
Dimensions internes : Ø. 125 mm L. 10 m
Classement feu M1
Bon à savoir :
Conduit flexible constitué par une armature spirale en acier dur, comprise entre 2 couches d'aluminium/polyester.
Conforme au nouveau mode opératoire permettant le classement M1.
Conseil d'entretien :
Ne pas utiliser de produit abrasif.

Flexible rond aluminium renforcé-L.3mm- Ø intérieur 204mm-Classement feu M1
Système d'évacuation flexible - Flexible rond aluminium renforcé
Descriptif :
Couleur : Aluminium
Dimension interne : D. 204 mm L. 3 m
Classement feu M1
Conseil d'entretien :
Ne pas utiliser de produit abrasif.

Flexible rond aluminium renforcé-L.3m- Ø150mm-Classement feu M1
Système d'évacuation flexible - Flexible rond aluminium renforcé
Descriptif :
Couleur : Aluminium
Dimension interne : D. 150 mm L. 3 m
Classement feu M1
Conseil d'entretien :
Ne pas utiliser de produit abrasif.

Flexible rond aluminium renforcé-L.3m- Ø intérieur 125mm-Classement feu M1
Système d'évacuation flexible - Flexible rond aluminium renforcé
Descriptif :
Couleur : Aluminium
Dimension interne : D. 125 mm L. 3 m
Classement feu M1
Conseil d'entretien :
Ne pas utiliser de produit abrasif.

Bouche d'évacuation murale-H.110mm-Avec grille et volets- Ø210mm-Type 150 inox
Système d'évacuation d'air rond - Bouche d'évacuation murale
Descriptif :
Couleur : Inox
Dimensions (côtes extérieures) : D. 210 mm h. 110 mm
Type : 150
Classement feu M1
Bon à savoir :
Avec grilles et volets.
Conseil d'entretien :
Ne pas utiliser de produit abrasif.

Bouche d'évacuation murale-4 volets-Type 150 blanc-200x200mm-Classement feu M1
Système d'évacuation d'air rond - Bouche d'évacuation murale
Descriptif :
Couleur : Blanc
Dimensions (côtes extérieures) : 200 x 200 mm
Type : 150
Classement feu M1
Bon à savoir :
Pour installation extérieure.
Perforation discrète.
Se branche directement sur un tuyau rond souple, ou rigide.
Peut-être utilisée avec les sèche-linge.
Conseil d'entretien :
Ne pas utiliser de produit abrasif.

Bouche d'évacuation murale-Type 125 blanc-200x200mm-Classement feu M1
Système d'évacuation d'air rond - Bouche d'évacuation murale
Descriptif :
Couleur : Blanc
Dimensions (côtes extérieures) : 200 x 200 mm
Type : 125
Classement feu M1
Bon à savoir :
Pour installation extérieur.
Perforation discrète.
Se branche directement sur un tuyau rond souple, ou rigide.
Peut-être utilisée avec les sèche-linge.
Conseil d'entretien :
Ne pas utiliser de produit abrasif.

Bouche d'évacuation murale-Type 125 beige-200x200mm
Système d'évacuation d'air rond - Bouche d'évacuation murale
Descriptif :
Couleur : Beige
Dimensions (côtes extérieures) : 200 x 200 mm
Type : 125
Classement feu M1
Bon à savoir :
Pour installation extérieur.
Perforation discrète.
Se branche directement sur un tuyau rond souple, ou rigide.
Peut-être utilisée avec les sèche-linge.
Conseil d'entretien :
Ne pas utiliser de produit abrasif.

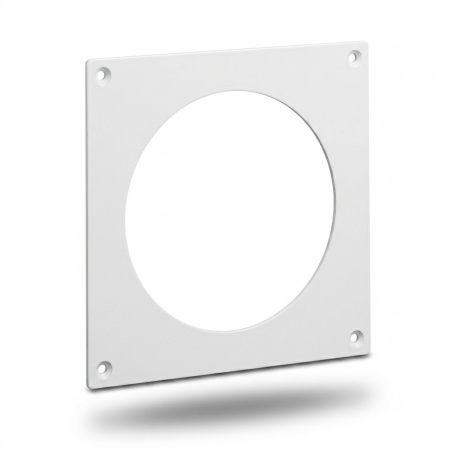

Ce cache de finition murale permet de dissimuler proprement la sortie de vos conduits d'évacuation de hotte aspirante. Compatible avec les systèmes de ventilation ronds type 150, il se fixe facilement au mur pour offrir un rendu net et soigné dans la cuisine.

Une finition propre pour l'évacuation de votre hotte

Ce cache mural a été conçu pour habiller la sortie du conduit d'extraction et améliorer immédiatement l'aspect de votre installation. Il masque la gaine visible tout en créant une transition nette entre le mur et le conduit. Sa finition blanche s'intègre facilement dans la plupart des cuisines, qu'elles soient modernes, sobres ou plus classiques.

Un format adapté aux conduits ronds type 150

Ce modèle convient aux conduits ronds de type 150, un format courant pour les hottes aspirantes domestiques. Avec ses dimensions de 205 x 205 mm, il couvre efficacement la zone autour du passage du conduit pour un résultat plus propre à l'œil. Son classement feu M1 apporte un niveau de sécurité adapté à une utilisation dans un environnement comme la cuisine.

Pose facile au mur

La fixation murale permet une installation simple, aussi bien sur un équipement neuf que sur une hotte déjà en place. Ce cache vient finaliser l'ensemble sans demander de travaux compliqués. Il permet de corriger rapidement l'aspect visuel d'une sortie de conduit apparente et de donner à l'installation un rendu plus soigné.

Entretien simple au quotidien

Son entretien reste très facile. Un nettoyage avec un chiffon doux et un produit non abrasif suffit pour conserver sa surface propre et sa teinte blanche. Cette simplicité d'entretien en fait une solution pratique pour garder une cuisine nette sans contrainte particulière.

Un choix pratique pour soigner l'aménagement de la cuisine

Ce cache de finition est une solution discrète pour améliorer l'apparence de votre système de ventilation sans modifier toute l'installation. Il répond à un besoin concret : cacher proprement un élément technique visible, tout en conservant une pose rapide et un usage sans complication. C'est un accessoire utile pour obtenir une finition plus harmonieuse autour de la hotte.

Descriptif :

• - Couleur : Blanc
• - Dimensions : 205 x 205 mm
• - Type : 150
• - Classement feu M1

Bon à savoir :

• - Pour conduit rond.
• - A fixer.

Conseil d'entretien :

• - Ne pas utiliser de produit abrasif.

Disponible pour différentes tailles de conduits :

• - Diamètre 125, finition blanc : MS 115-WH
• - Diamètre 150, finition blanc : MS 116-WH

Collier de serrage-Raccordement conduit rigide rond-Ø 60 à 170mm-Type 100/125/150
Système d'évacuation d'air rond - Collier de serrage
Descriptif :
Couleur : Blanc
Dimensions : D. 60 à 170 mm
Type : 100 - 125 - 150
Classement feu M1
Bon à savoir :
Raccordement conduit rond rigide
Conseil d'entretien :
Ne pas utiliser de produit abrasif.

Réducteur pour conduit rigide rond-Type 150 blanc-Ø150 à 125mm
Système d'évacuation d'air rond - Réducteur
Descriptif :
Couleur : Blanc
Dimensions : D. 150 à 125 mm
Type : 150
Classement feu M1
Bon à savoir :
Pour conduit rigide rond.
Conseil d'entretien :
Ne pas utiliser de produit abrasif.

Réducteur pour conduit rigide rond-Type 125 blanc-Ø125 à 100mm
Système d'évacuation d'air rond - Réducteur
Descriptif :
Couleur : Blanc
Dimensions : Ø. 125 à 100 mm
Type : 125
Classement feu M1
Bon à savoir :
Pour conduit rigide rond.
Conseil d'entretien :
Ne pas utiliser de produit abrasif.

Raccord de transformation-Permet de passer d'une section ronde à une section rectangulaire-Type 150 blanc-220x90mm-Ø150mm
Système d'évacuation d'air rectangulaire - Raccord de transformation
Descriptif :
Couleur : Blanc
Dimensions internes : 220 x 90 mm
Dimensions externes : D. 150 mm
Type : 150
Classement feu M1
Bon à savoir :
Permet de passer à une section ronde à une section rectangulaire.
Conseil d'entretien :
Ne pas utiliser de produit abrasif.

Raccord de transformation-Permet de passer d'une section ronde à une section rectangulaire-Type 125 blanc-204*60mm-Ø125mm
Système d'évacuation d'air rectangulaire - Raccord de transformation
Descriptif :
Couleur : Blanc
Dimensions internes : 204 x 60 mm
Dimensions externes : D. 125 mm
Type : 125
Classement feu M1
Bon à savoir :
Permet de passer à une section ronde à une section rectangulaire.
Conseil d'entretien :
Ne pas utiliser de produit abrasif.

Raccord rectangulaire excentrique-Type 150 blanc-220*90mm/Ø150mm
Système d'évacuation d'air rectangulaire - Raccord rond excentrique
Descriptif :
Couleur : Blanc
Dimensions internes : 220 x 90 mm
Dimensions externes : D. 150 mm
Type : 150
Classement feu M1
Conseil d'entretien :
Ne pas utiliser de produit abrasif.

Raccord rectangulaire excentrique-Type 125 blanc-220x90mm-Ø125mm
Système d'évacuation d'air rectangulaire - Raccord rond excentrique
Descriptif :
Couleur : Blanc
Dimensions internes : 220 x 90 mm
Dimensions externes : D. 125 mm
Type : 125
Classement feu M1
Conseil d'entretien :
Ne pas utiliser de produit abrasif.
