Comment installer un guide de porte coulissante ?
Une porte coulissante qui balance, frotte ou se met de travers vient souvent d'un guide inférieur mal placé. Pour savoir comment installer un guide de porte coulissante, il faut d'abord comprendre à quoi sert cette pièce, puis choisir le bon modèle. Il reste ensuite à le positionner, le fixer et le régler. Aucune cote n'est universelle : c'est la notice de votre mécanisme qui les donne.
Rôle du guide inférieur
Le guide est une petite pièce, mais le confort d'usage de toute la porte coulissante en dépend. Avant de le poser, voyez ce qu'il fait réellement et ce qu'il ne peut pas faire.
Maintenir le vantail dans l’axe
Le guide inférieur maintient le vantail (le panneau mobile de la porte) sur sa trajectoire. Il limite son balancement et ses écarts latéraux pendant le coulissement. Sur une porte suspendue, ce sont le rail supérieur et ses chariots qui portent le poids : le guide sert surtout au maintien latéral. Bien réglé, il laisse la porte glisser librement dans sa longueur et limite le jeu sur les côtés.
Ce que le guide ne corrige pas
Un guide de porte coulissante stabilise le bas de la porte, mais il ne rattrape pas les défauts du reste de l'installation. Chacun de ces défauts se corrige sur l'élément qui le cause :
- Un vantail mal suspendu : on le reprend au niveau des chariots et des pattes de suspension.
- Un rail supérieur non horizontal : on le refixe de niveau plutôt que de forcer sur le guide.
- Un sol hors plan : le guide ne compense pas l'irrégularité du support.
Le réglage en hauteur des ferrures sert d'abord à mettre le vantail d'aplomb. Sur les systèmes de placard Quai 702, il atteint ±5 mm ou 9 mm selon le kit. Attention aussi aux systèmes à appui inférieur : les chariots bas équipés de roulettes y assurent à la fois le roulement et le guidage. Ils ne jouent donc pas tout à fait le même rôle que le guide au sol d'une porte suspendue.
Le rail et les dispositifs de sécurité
Le guidage fonctionne avec un ensemble cohérent : rails, chariots, profils, butées et accessoires prévus pour le même système. Le rôle de chaque pièce est détaillé dans notre guide de la quincaillerie de porte coulissante de placard.
Les butées fixent les limites d'ouverture et de fermeture. L'anti-déraillement, lui, maintient le vantail sur sa trajectoire. Les kits de ferrures Quai 702 combinent un anti-déraillement à ressort dans le chariot inférieur et une butée anti-saut réglable dans le patin supérieur.
Choisir le guide adapté
Il n'existe pas de modèle unique. Le bon guide dépend de votre porte, du support disponible et du mécanisme prévu par le fabricant.
Guide au sol ou au meuble
Pour un guide de porte coulissante au sol, la version classique se visse au sol. Elle peut comporter un patin, une olive, une pièce en nylon, un galet ou deux surfaces latérales qui encadrent la porte. Selon la conception, le guide se fixe aussi au meuble, au mur ou sur une plinthe rigide, ce qui évite de percer le sol.
Un guidage mural ou latéral doit toutefois retrouver exactement la position latérale de l'axe de la porte. Une plinthe peut créer un écart qui le rend inefficace.
| Type de guide | Fixation | Point de vigilance |
| Guide au sol (patin, olive, galet) | Vissé au sol | Perçage du revêtement |
| Guide au meuble | Côté ou fond du meuble | Support rigide indispensable |
| Guide mural ou sur plinthe | Mur ou plinthe rigide | Doit retrouver l'axe exact de la porte |
Rainure, galets et épaisseur
Beaucoup de systèmes prévoient une rainure longitudinale sous le vantail, dans laquelle entre le patin ou le galet. Tous les mécanismes ne l'exigent pas. Sur une porte coulissante réglable par rouleaux, les galets encadrent l'épaisseur de la porte sans rainurage. Les dimensions de rainure ne sont jamais universelles : un système donné demande 7 × 20 mm, une cote valable pour ce seul mécanisme.
Avant d'acheter, relevez l'épaisseur du vantail, la présence et la position de la rainure, l'écart avec le mur et le support de fixation. Notez aussi la présence éventuelle d'un plancher chauffant : c'est ce qui détermine la compatibilité réelle du guide.
Kits pour porte coulissante
Un guide dit « universel » ne convient pas forcément à toutes les épaisseurs, rainures ou configurations de montage. La notice et le dessin technique du fabricant restent la référence.
Si votre kit fournit rail, chariots, butées et guide, gardez le guide prévu pour ce système plutôt qu'un modèle générique. Ce principe vaut aussi pour une coulissante à guide au sol : le remplacement se fait avec la pièce d'origine.
Quai 702 propose des kits de ferrures pour placard avec rails de surface ou encastrés. Certaines versions ont une fermeture souple.
Installer le guide pas à pas
La pose suit une logique simple : la porte d'abord, le guide ensuite. Respecter ces étapes et nos conseils garantit un bricolage réussi du premier coup.
Préparer le vantail suspendu
Pour installer le guide d'une porte coulissante de placard, accrochez d'abord le vantail sur son système coulissant. Réglez ensuite sa hauteur, son niveau et son aplomb. Le guide ne se positionne qu'après.
- Référence de pose : le plan réel de la porte suspendue dans sa position finale.
- À éviter : une distance prise au jugé depuis le mur ou la plinthe.
- Ordre précis : il varie selon les ferrures, suivez la notice du mécanisme.
Repérer l’axe et fixer
Porte fermée et bien verticale, placez le guide provisoirement. Faites glisser le vantail vers l'ouverture en vérifiant qu'il garde le même plan, puis revenez en fermeture et marquez l'emplacement au sol. Le guide doit être parallèle à la trajectoire et centré sur la rainure ou le profil prévu. Sa profondeur doit stabiliser la porte sans la contraindre.
Pour fixer le guide, on perce et on visse avec des vis et chevilles adaptées au support. Le diamètre et la profondeur des trous dépendent du modèle. Sur un chauffage au sol, un parquet flottant ou une chape fragile, certains fabricants proposent un guide à coller pour éviter tout risque au perçage. Le support doit aussi être rigide et régulier : une fixation posée dans un élément mince ou mobile finit par prendre du jeu.
Régler le coulissement
Une fois la fixation faite, engagez la rainure ou la zone de guidage de la porte dans le guide. Vérifiez que le vantail reste vertical, ajustez si besoin, puis serrez progressivement.
Sur un guide à galet réglable, ne comprimez pas fortement le galet contre la porte. Cherchez la contrainte minimale qui assure le maintien latéral : elle préserve la liberté de roulement.
Testez ensuite au moins trois à cinq ouvertures complètes et trois à cinq fermetures complètes. Terminez par quelques passages lents en observant le bas de la porte : aucun point dur, aucune sortie de rainure, aucun choc contre le guide.
Corriger les défauts de coulissement
Un guide mal aligné peut provoquer des frottements ou empêcher la porte de coulisser correctement. Avant de toucher au réglage, identifiez la vraie cause.
Identifier un guide mal aligné

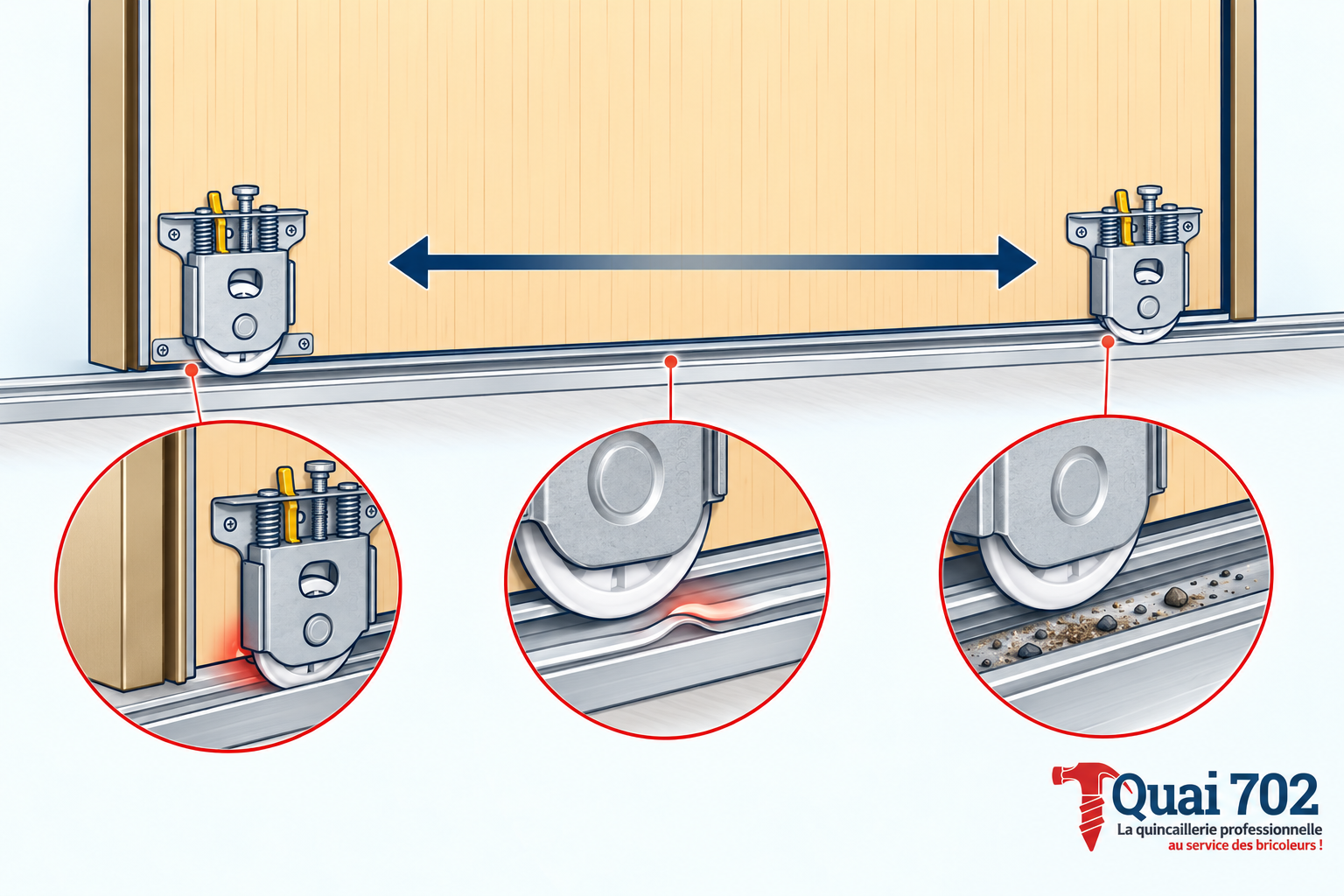

Le piège classique : un guide placé hors axe semble fonctionner porte fermée, puis frotte ou bloque à l'autre bout de la course. D'où l'intérêt de tester toute la course et de surveiller plusieurs signes :
- Frottement en fin de course : le guide est probablement hors de l'axe.
- Point dur localisé : il faut suspecter le guidage, la planéité du support ou l'alignement du rail.
- Effort anormal : des débris dans le rail peuvent freiner le vantail.
- Porte qui force partout : vérifiez le serrage des éléments mobiles.
Réduire frottements et balancement
Si la porte frotte en permanence, ne serrez pas davantage. Contrôlez d'abord l'axe du guide, son type et sa compatibilité avec le système. Si elle balance encore, le guide est généralement trop éloigné, mal aligné ou inadapté à l'épaisseur du vantail.
Et si la porte roule bien mais se met de travers ? Vérifiez d'abord le réglage de la suspension et du rail supérieur, sans forcer sur le guide.
Quand reprendre la pose
Un guide fixé hors axe se corrige en déplaçant sa fixation : augmenter la pression du galet ne répare pas un mauvais alignement. Une reprise complète s'impose si la rainure est mal placée, si le support manque de rigidité, si le guide est incompatible avec la porte ou si le rail supérieur n'est pas droit.
Un montage qui refuse de fonctionner signale souvent une condition du fabricant non respectée : profil inadapté, épaisseur insuffisante ou porte trop lourde. Ne forcez pas le guide et ne modifiez pas la porte au hasard. Repartez plutôt d'un système cohérent, comme les kits complets pour porte coulissante de placard.
Trouvez le guide adapté à votre porte coulissante
Quai 702 propose des accessoires pour porte coulissante : guides au sol, au meuble ou au mur, et kits de pose. Choisissez le modèle compatible avec votre mécanisme et suivez sa notice.
Produits recommandés
Foire aux questions
Prévoyez un niveau à bulle, un marteau, un tournevis cruciforme, une scie, un serre-joint et une perceuse électrique. Ce matériel couvre aussi la pose du rail et de la porte.
Oui, selon la configuration. Certains fabricants proposent un guide à coller, utile sur un chauffage au sol, un parquet flottant ou une chape fragile. Le guide peut aussi se fixer au meuble, au mur ou sur une plinthe rigide, à condition de retrouver exactement l'axe de la porte. Vérifiez toujours la compatibilité dans la notice de votre mécanisme.
Non. La norme NF EN 1527+A1, publiée en décembre 2021, fixe les exigences de résistance, d'endurance, de douceur de manœuvre, de maintien des réglages et de résistance à la corrosion des quincailleries. Elle ne donne aucune distance au mur : la cote vient du fabricant, du dessin technique et de la notice de montage.
