Extracteur de hotte de cuisine : réussir l'évacuation

Choisir un extracteur de hotte de cuisine ne suffit pas pour obtenir une bonne évacuation : le réseau qui conduit l’air dehors compte autant que le moteur. Section, longueur, coudes et raccords du conduit influencent le débit et le bruit de la hotte dans votre cuisine.

Comment fonctionne l’extracteur d’une hotte de cuisine ?

Une hotte associe deux fonctions bien distinctes. L’extracteur d’air pour hotte met l’air en mouvement, tandis qu’un ensemble de pièces l’achemine vers l’extérieur. Comprendre ce partage des rôles aide à repérer d’où vient une extraction décevante.

De l’aspiration au rejet extérieur

En mode évacuation, la hotte capte au-dessus des plaques l’air chargé de graisse, de vapeurs, d’odeurs et d’autres polluants de cuisson. Cet air traverse d’abord les filtres, puis il est rejeté dehors. Le ventilateur, souvent appelé moteur de hotte, crée le mouvement d’air ; le réseau d’évacuation, fait de conduits, de coudes, de raccords et d’une sortie extérieure, le transporte jusqu’au mur.

Cette distinction guide aussi le choix des équipements. Nous proposons le conduit et la traversée murale qui acheminent l’air aspiré vers l’extérieur, mais ces éléments ne remplacent pas le moteur extracteur de la hotte, intégré à l’appareil ou installé à part. Notre gamme de systèmes d’évacuation pour hotte couvre ainsi le parcours entre la hotte et la sortie.

Ce que change le mode recyclage

Le mode recyclage suit un autre chemin. L’air passe par des filtres à graisse et, selon l’appareil, par un filtre à charbon actif ou un autre dispositif de traitement, puis revient dans la cuisine.

Ce retour dans la pièce a ses limites : l’humidité reste dans la cuisine, et le filtrage ne retient qu’une partie des graisses et des odeurs. Le recyclage ne remplace pas non plus la ventilation générale du logement, assurée par exemple par une VMC. Une évacuation, elle, rejette l’air capté à l’extérieur.

Le débit réel plutôt que la seule puissance

Le débit maximal annoncé par les fabricants de ventilateurs d’extraction ne dit pas ce que vous obtiendrez une fois la hotte raccordée. Le débit réel correspond au point de fonctionnement : il se situe là où la courbe débit-pression du ventilateur croise la résistance du réseau.

Cette résistance s’additionne tout au long du parcours. La pression disponible, c’est-à-dire la force que le ventilateur peut opposer aux obstacles, doit vaincre les pertes des filtres, des conduits, des coudes et du rejet extérieur.

La puissance électrique du moteur, le débit d’air et la pression disponible restent donc trois caractéristiques différentes. Un moteur plus puissant ne compense pas forcément un réseau trop restrictif : l’extraction d’air se joue aussi dans le conduit.

Quels éléments déterminent l’efficacité de l’extraction ?

Puisque le réseau freine le ventilateur, chaque choix sur le conduit pèse sur le résultat final. Section, longueur, coudes et raccords décident ensemble du débit obtenu et du niveau sonore de l’installation.

Choisir la section sans étrangler le débit

Aucun diamètre ne convient à toutes les hottes : partez du raccordement prévu par le fabricant, puis tenez compte du débit, de la vitesse d’air, de la longueur et des contraintes acoustiques. À débit égal, réduire la section accélère l’air et augmente les pertes, ce qui peut accroître le bruit ou faire chuter le débit. En pratique, gardez sur tout le parcours le diamètre de sortie de la hotte, sans réduction.

Raccourcir et simplifier le parcours

Un conduit long multiplie les frottements : garder le même débit exige alors davantage de pression. Même un extracteur d’air de cuisine puissant perd de son efficacité si le tracé accumule les obstacles suivants.

• Coudes serrés : un coude à grand rayon offre généralement un écoulement plus progressif.
• Tés et réductions : chaque changement de direction ou de section ajoute une résistance.
• Registres et raccords : ils s’ajoutent aux pertes à calculer sur l’ensemble du réseau.
• Terminal de rejet : la sortie extérieure freine elle aussi l’air.

Le type de gaine joue aussi. Une gaine flexible peut générer plus de pertes qu’un conduit rigide lisse, selon sa longueur, son écrasement, sa rugosité et le débit. Un tracé court et rigide demande moins de pression au ventilateur pour le même débit.

Limiter les fuites et le bruit

Les raccordements doivent être étanches, stables et accessibles. Une fuite peut réduire le débit capté et laisser s’échapper de l’air gras dans le bâtiment. Le bruit, lui, vient du moteur, de la vitesse de l’air, des turbulences, des vibrations ou du rejet : un extracteur de hotte de cuisine dit silencieux peut rester bruyant avec un réseau trop étroit ou mal suspendu.

La sortie extérieure complète ce travail. Elle doit offrir une section utile adaptée et se placer en tenant compte des intempéries, des retours d’air, du bruit, des fenêtres et prises d’air voisines, ainsi que de l’accès pour l’entretien.

Que prévoir pour installer le circuit d’évacuation ?

Une fois les règles du réseau posées, vient le chantier : relevés, percement, assemblage puis contrôle. Bien préparer chaque étape évite de reprendre un tracé ou un percement mal placé.

Préparer le tracé et la traversée

Avant la pose, faites le relevé complet du projet pour fixer le tracé du conduit et l’emplacement du rejet.

• Équipements : appareils de cuisson et dimensions de la hotte.
• Parcours : sections, coudes, traversées de parois et accès d’entretien.
• Raccordement existant : ne raccordez jamais la hotte sans vérification à une VMC collective ou à un conduit déjà en place.

Le percement se calcule ensuite à partir du diamètre extérieur du conduit, plus le jeu nécessaire à la pose et à l’étanchéité. Avant de percer, repérez les réseaux électriques, les canalisations et les éléments porteurs. Une façade collective ou une paroi coupe-feu peut exiger une autorisation et le respect de normes particulières.

Assembler conduits, coudes et sortie murale

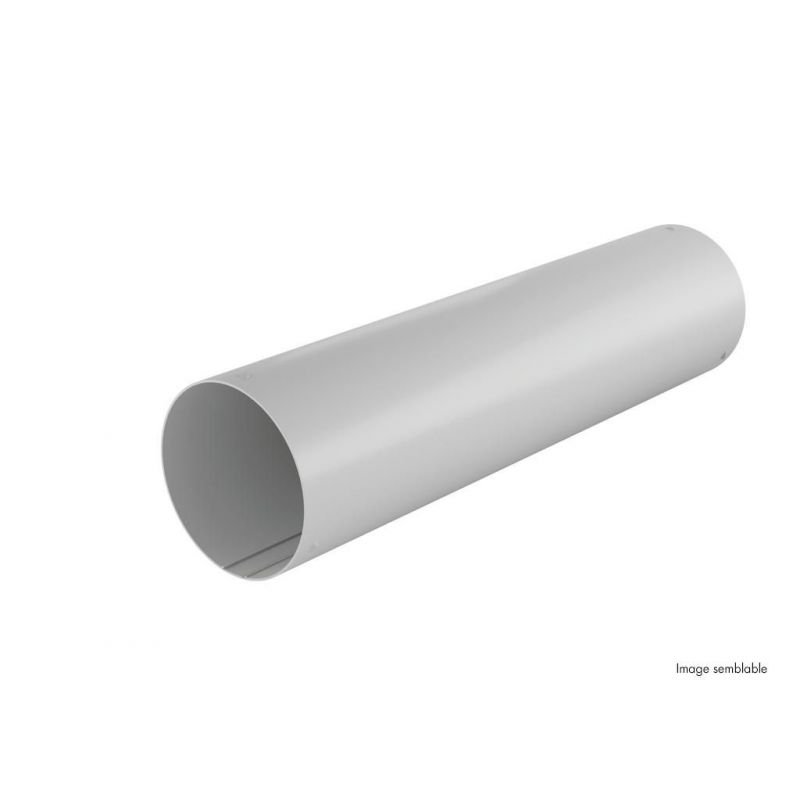

Quai 702 propose le conduit rond rigide Naber COMPAIR PRIME flow P-RRO 150, en PVC gris clair, en longueurs de 500 mm et 1 000 mm. Son raccordement est de 150 mm pour un diamètre extérieur de 151,6 mm, et il s’assemble par le système N-Klick, comme le détaille la fiche du tube rond P-RRO 150. Le coude P-RBV 150 change la direction à 90°, mesure 226 × 226 mm et intègre des déflecteurs d’air.

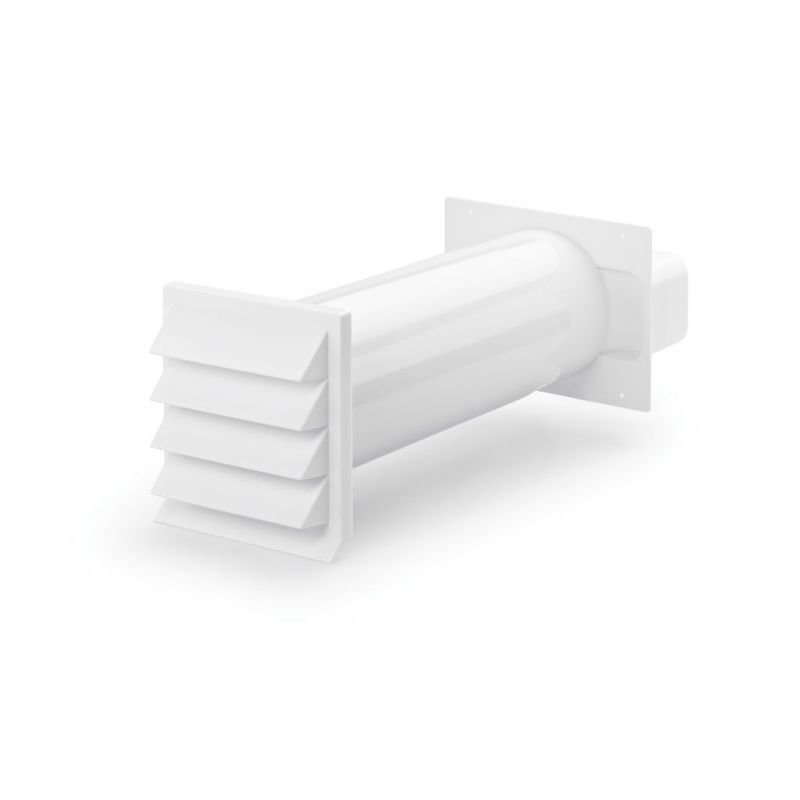

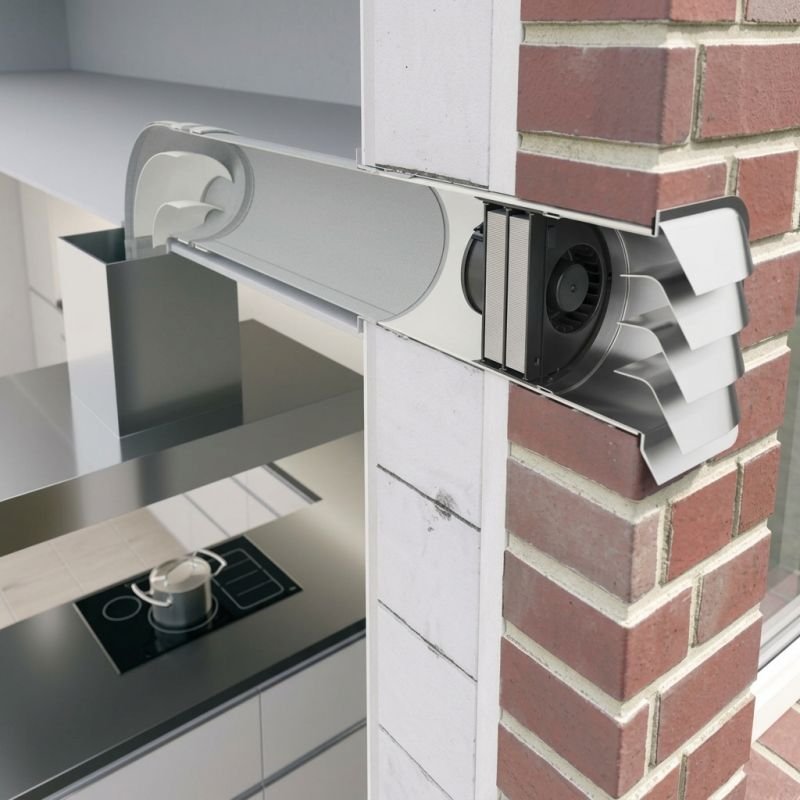

Le raccord P-UVR 150, long de 85 mm, assemble tubes et coudes de 150 mm grâce à deux joints à lèvres et un compensateur flexible. Côté mur, la traversée P-E-Jal Col 150 limite les pertes thermiques à l’arrêt grâce à sa THERMOBOX ; elle demande un carottage nominal de Ø 162 mm. Elle convient à un mur jusqu’à 550 mm, et se raccourcit jusqu’à 220 mm. Pour un passage discret, notre kit Naber COMPAIR Flow 150 à conduits plats réunit deux conduits plats de 1 000 mm, une dérivation avec tube rond de 1 000 mm, un manchon et une pièce intermédiaire ; la traversée NA 4044050 s’ajoute à ces accessoires.

Contrôler l’installation après la pose

La mise en service confirme que le réseau tient ses promesses. Vérifiez sur place les points suivants.

• Débits réellement obtenus : ils se mesurent une fois la hotte raccordée.
• Captation : les fumées doivent être aspirées au-dessus des appareils de cuisson.
• Équilibre et régulation : l’extraction doit rester équilibrée avec l’amenée d’air, et la régulation fonctionner.

Écoutez et observez ensuite le réseau : fuites, vibrations, refoulements ou bruits anormaux orientent le diagnostic. Une baisse du débit d’air peut s’expliquer par un filtre encrassé, une turbine chargée de graisse, un conduit obstrué ou un défaut de régulation.

Comment choisir l’extracteur de hotte pour votre cuisine ?

Dans une maison ou un appartement, l’extracteur se choisit en même temps que le réseau qu’il devra alimenter. Le débit visé, l’emplacement du moteur et le bruit acceptable dans la pièce guident le choix.

Le débit à viser dépend de vos appareils de cuisson, de votre façon de cuisiner, des dimensions et de la position de la hotte, de l’arrivée d’air dans la pièce et des pertes du réseau. Ces données fixent le débit à atteindre avant tout choix de matériel.

Moteur intégré ou caisson d’extraction déporté ?

Le moteur est le plus souvent intégré à la hotte. Il existe aussi des caissons d’extraction pour hotte, en version motorisée, avec moto-ventilateur intégré, ou nue, sans celui-ci. Placé entre la hotte et la sortie, un extracteur de hotte déporté vers l’extérieur peut réduire le bruit perçu dans la cuisine, surtout s’il s’agit d’un caisson d’extraction insonorisé.

• Alimentation : dans un logement, choisissez un caisson motorisé alimenté en monophasé 230 V, compatible avec votre installation électrique.
• Variation de vitesse : les variateurs de vitesse exigent un caisson moteur et une commande compatibles.
• Usage : l’appareil doit supporter l’air gras et la chaleur de cuisson, et rester accessible au nettoyage.

Un équipement de ventilation générale n’est pas automatiquement adapté à l’air gras d’une cuisine : l’extracteur se choisit pour l’usage réel.

Quelle solution pour une hotte sur îlot ?

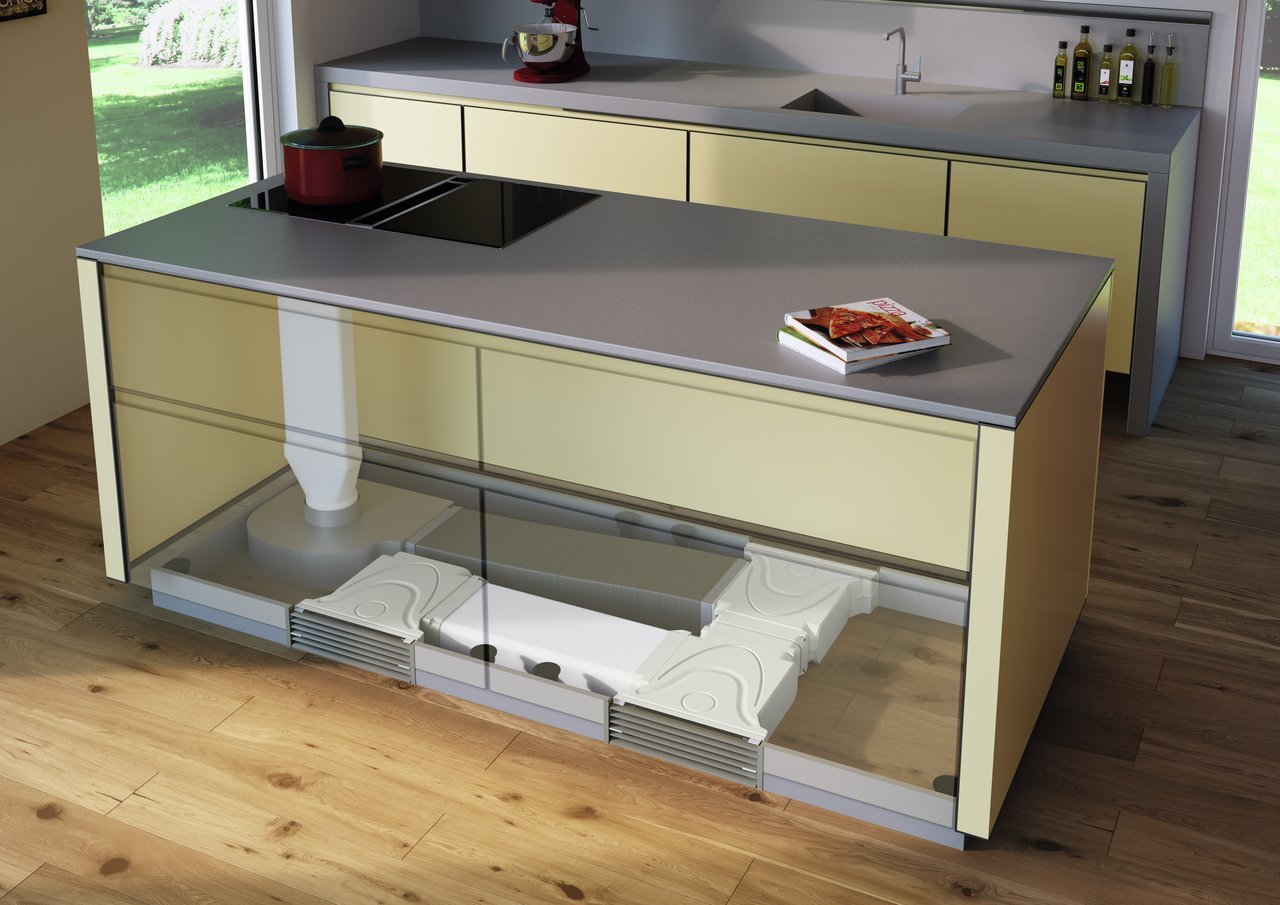

Sur un îlot de cuisine central, faire courir un conduit jusqu’au mur est souvent compliqué. La hotte aspirante intégrée au plan de travail (dite downdraft) aspire alors les fumées à la source, et l’air peut être traité en recyclage directement dans le socle du meuble. C’est le rôle de la boîte à filtre Naber PRIME flow GREENflow, conçue pour presque toutes les hottes downdraft, avec ou sans filtre à charbon actif intégré. Elle se loge dans un socle de 100 à 150 mm de hauteur, grâce à sa grille raccourcissable, et peut servir de pied de socle jusqu’à 300 kg. Ses déflecteurs répartissent l’air recyclé dans la pièce, et sa grille en aluminium anodisé limite les pertes de pression et le bruit. Prévoyez au moins deux boîtes pour une bonne ventilation, et commandez à part le filtre GREENflow OMEGA si nécessaire.

Comparer une installation complète plutôt qu’un caisson d’extraction seul

Comparer des hottes aspirantes ou des devis demande des données homogènes. Exigez pour chaque proposition le débit au point de fonctionnement, la pression disponible, la puissance absorbée, le niveau sonore et ses conditions de mesure.

Vérifiez ensuite le périmètre chiffré. Un prix limité au ventilateur ne se compare pas à une offre qui inclut le réseau, la sortie murale, l’amenée d’air et la mise en service de la hotte.
